小心地打开包装 , 检视仪器及配件是否有因运送而损坏 , 如有发现损坏, 请立刻通知任氏的代理商, 并原包装寄回送检, 直到使用者满意为止。

安装步骤

1.在厚度1.5mm到9.5mm的安装板上挖一大小尺寸如左图的方洞.

2.先拆下支架,将机器放入上述的方孔内.

3.装上支架,并将支架往前推紧,确保机器固定在安装板上

如何清洁本机器:

1. 清洁本机器前必须确定电源是关掉的.

2. 使用中性清洁剂或沾水轻轻擦拭本机.

3. 清洗只限擦拭本机外观.

4. 再通电前必须确定已擦干本机.

简介

Model 6313 是一使用单芯片微电脑设计多元多功能的测试与控制器,它是包装在 ¼ DIN 的防水壳里, 可防止漏水或高湿度而影响机器的功能, 提供设定菜单, 设定功能多使得此一机型成为一台理想的控制器, 适合使用于实验室与各种控制场所.

Model 6313 可同时显示 pH(酸碱度) 或 ORP(绝对或相对氧化还原电位), 温度和控制警报讯号于一个大型液晶显示器上.

Model 6313 的微电脑亦可以让使用者很简易的对电极做校正, ,氧化还原电位可以测量绝对氧化还原电位或相对氧化还原电位. 酸碱校正液种类亦可依使用者需求 / 国家来自行选定, 而做两点校正时, 自动锁住功能

可以帮助使用者做校正,以减少人为误差, 内部的微电脑可以储存,计算,补偿所有有关酸碱的各种参数,诸如: 抵补电位(OFFSET),斜率(SLOPE),温度等, 而所有校正值皆会储存在 EEPROM 内存中, 不会因断电而须重校

Model 6313 提供了两个可程序继电器控制输出, 每个继电器的迟滞(Hysteresis)大小, 高/低控制(High/Low control)模式皆可由使用者自行设定. 本机也有一个隔离电流(4~20mA)输出, 其输出范围可由使用者自行设定.

MODEL 6313 的使用

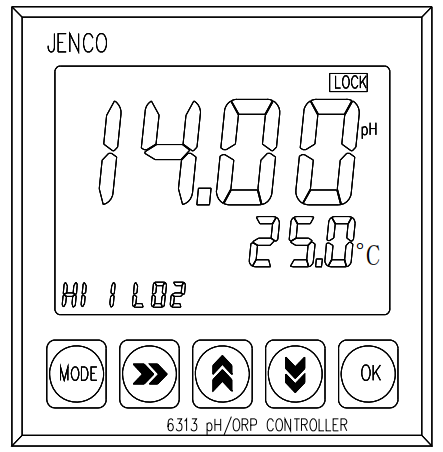

A. 前面板与按键说明

1. [MODE] 键

1a. 在正常显示模式时, 按此键依次循环显示 pH 值, 绝对氧化还原电位(mV), 相对氧化还原电位 (RmV) 和校正模式 (CAL).

1b. 在进入校正模式时, 按住此键两秒钟即会离开校正模式, 回到正常显示模式.

1c. 当在译码画页时, 按住此键约两秒钟可以不须译码即可连续按[OK] 键去观看各设定参数, 但不能变更各设定参数.

2. [>] 键.

2a. 在校正模式时, 按此键可以选择设定参数的位数, 每按此键一次选择设定参数的位数即向右跳一位数.

2b. 在 pH Buffer I 校正时, 按此键可以跳过抵补电位校正, 直接显示电极效率约四秒钟后, 直接进入4mA 隔离电流的设定.

2c. 在 pH Buffer II 校正时, 按此键可以跳过斜率校正(只做单点校正时),机器将显示电极理想效率(100.0%)约四秒钟后, 直接进入4mA 隔离电流的设定.

3. [^] 键.

在校正/设定模式时 : 按此键可以增加被设定参数闪烁位数上的数 字或参数.

4. 键.

4a. 在校正/设定模式时 : 按此键可以减少被设定参数闪烁位数上的数字或参数.

4b. 在 pH “STAND” (抵补电压) 和“SLOPE” (斜率) 校正时, 按键可以再重新校正一次“STAND”或 “SLOPE”(请参照 pH 的校正章节).

5.[OK] 键

5a. 在校正/设定模式时 : 按此键会将设定好的参数储存在EEPROM内存中, 并进入下一个或下一页参数设定.

5b. 当在译码画页时, 按住此键约两秒钟可以不须译码即可连续按[OK] 键去观看各设定参数, 但不能变更各设定参数.

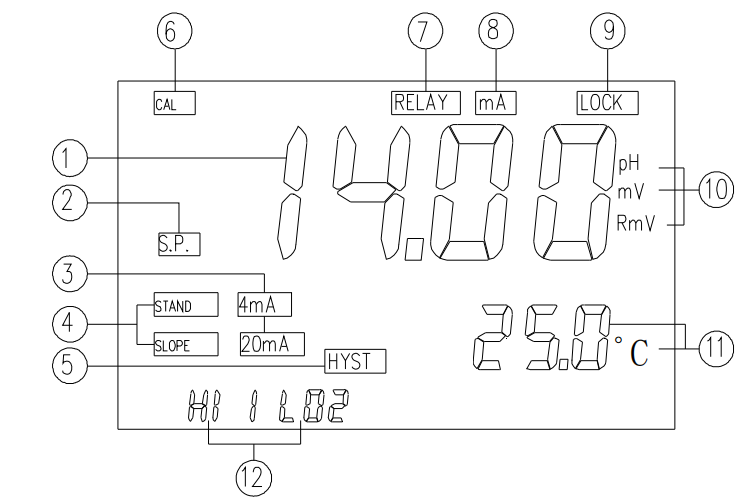

B. 显示器说明

1. 主显示

2. S.P. (设定点指示讯号)– 当使用者进入继电器的设定时, “SP” 设定点指示讯号才会亮起.

3. 4mA & 20mA(隔离电流 4mA & 20mA设定点指示讯号)–当使用者进入隔离电流的设定时, 会先亮 “4mA” 的指示讯号, 设定好以后 “20 mA” 的指示讯号随即亮起 .

4. STAND & SLOPE 指示讯号– 在 pH 电极做 “STAND” 或“SLOPE” 校正时, 如还未校正时, “STAND” 或 “SLOPE” 讯号会闪烁, 当开始校正后此讯号即会显示直到完成校正.

5. HYST 迟滞指示讯号– “HYST” 迟滞指示讯号在设定或观看“RELAY 1 ~ RELAY 2” 时会亮着¸ 而迟滞值会显示在次显示的位置, 其单位与主显示值相同.

6. CAL 指示讯号–当一进入校正设定模式时, 此讯号即会一直亮着.

7. RELAY 指示讯号–“RELAY” 指示讯号在设定或观看 “RELAY 1 ~ RELAY 2” 时即会亮着.

8. mA 指示讯号– “mA” 指示讯号在设定或观看 4mA 或 20mA 时即会亮着.

9. LOCK 指示讯号–当使用者有做密码设定时, “LOCK” 会显示在正常显示画面的右上角.

10. pH, mV, RmV指示讯号– 这用来表示正常显示的单位与显示模式.

11. 次显示– 用来显示温度值与单位.

12. HI ?/LO ? 指示讯号– 用来显示继电器的号数和高/低控制模式.

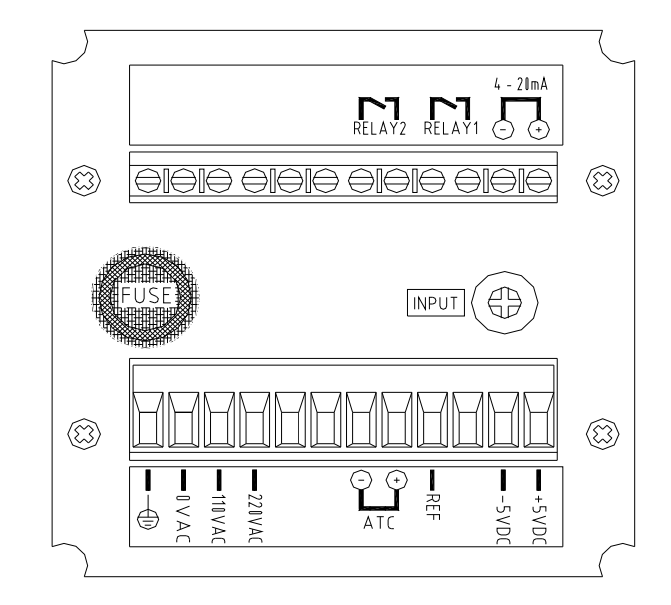

C. 端子接线图

1. 装机时必须确定电源是关机的, 否则可能造成触电等危险.

2. 装机时必须确定所有接线接在正确的接脚位置, 电源接线若不正确有可能会造成机器损毁.

3. 4~20 mA的输出最大负载不能超过500欧姆.

4. 继电器的电阻性最大负载不能超过 5 Amp, 110VAC或 2.5 Amp,220VAC, 消耗功率是 6 瓦特(Watt) .

20mA .

5. +5V和–5V激发电压是供给酸碱前置放大器用, 使用电流不要超过

注意 :

1. 装机时必须确定电源是没插电的, 因本机一插电即会工作,否则可能造成触电等危险

2. 装机时必须确定所有接线接在正确的接脚位置, 电源接线若不正确有可能会造成机器损毁.

3. 本机使用的保险丝是0.315Amp/250V快速反应保险丝.

D. 开机/关机

只要将本机插上正确的交流电源(110VAC或 220VAC, 50/60Hz)即可开始工作, 而不使用时只要拔掉交流电源即可, 所有的设定仍保存在内存中.

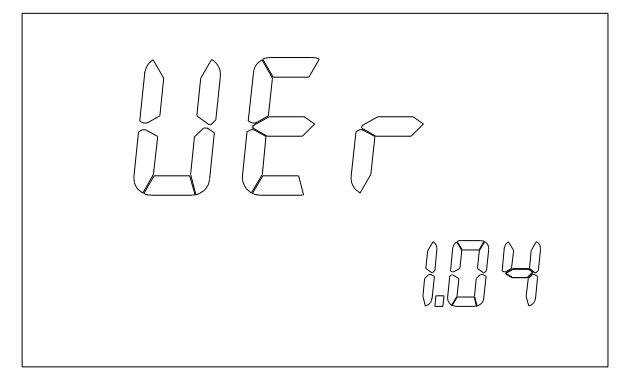

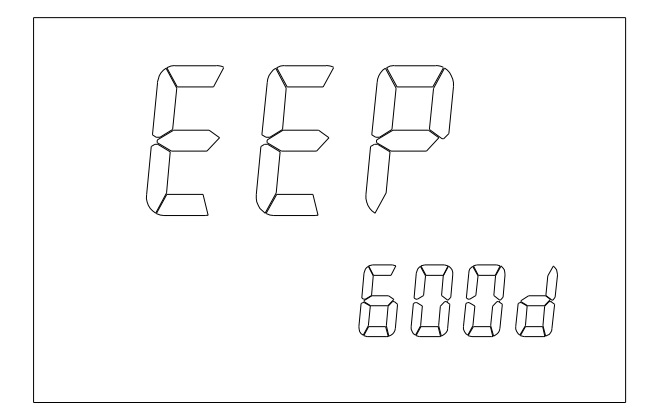

每当本机开始工作时, 机器内的微电脑即会执行自我检查并出现左边的画面,检查的项目依序为 “Ver(Version)”– 版本号次, “EEP(EEPROM) “ – 记忆体检查, RO(ROM)”- MCU 的只读存储器检查 & “RA-

(RAM)” - MCU 的随机存取记忆体检查等, 正确的项目会显示 “GOOd”, 若有问题的项目会显示

显示模式

A. 主(正常)显示模式

插上电源开机后, 本机会进入酸碱正常显示模式或如上图任一显示模式, 使用者可以续按 [MODE] 键去选择绝对氧化还原电位显示 (ABS mV), 相对氧化还原电位显示 (REL mV) 或校正模式 (CAL).

1. 温度(℃) – 显示目前被测液的温度

2. pH – 显示有温度补偿的 pH 值

3. ORP(mV) - 显示绝对氧化还原电位, 其显示单位为 mV

4. ORP(RmV) -显示相对氧化还原电位, 其显示单位为 RmV . 抵补电位值(Offset Voltage) 可由使用者依需求去设定, 其值的设定范围为-3999mV ~ +3999 mV. 显示相对氧化还原电位的计算公式如下:

相对氧化还原电位 = 绝对氧化还原电位 -抵补电位值

pH 校正的步骤

1. 在主显示模式时, 按[MODE] 键直至显示 “CAL” 时，再按[OK]键确认，进入校正/设定模式。

2. 假如机器有设密码时, 须先译码才能进入校正/设定模式。(注意 : 解码后所有控制和电流输出都会被锁住)。

3. 在校正/设定模式选择画面，选择“pH”选项后再按 [OK]键确认。

4. 在温度探棒的选择画面，选择适当的温度探棒后再按[OK]键确认。

5. 选择第一种校正液。

6. 选择第二种校正液。

7. 用蒸馏水或去离子水清洗电极和温度探棒。

8. 将电极和温度探棒放入第一种校正液中。

9. 按[OK]键即开始作抵补电位 (STAND)校正。此时 “WAIT” 讯号会开始闪烁, 表示机器已开始自动校正, 当在 10 秒内的酸碱值改变小于±0.01 pH时, 微电脑即会依溶液温度自动锁住校正值(请参阅 VIII. pH 校正液与温度的关系) , 此时 “WAIT” 讯号消失, “SAVE” 讯号开始闪烁。

10. 使用者即可按 [OK] 键确认完成“STAND”

11. 用蒸馏水或去离子水清洗电极和温度探棒。

12. 将电极和温度探棒放入第二种校正液中。

13. 按[OK] 键即开始作斜率 (SLOPE) 校正。

14. 使用者即可按[OK]键确认完成两点校正

15. 接着依序设定隔离电流输出,控制输出和密码 .

16. 离开校正模式约三秒后机器开始做测试与控制.

注意:

1. 当使用者有设定密码时, 请必须牢记密码的数字, 忘记时只能一直重试, 本机不提供译码的方法

2. 除非译码, 否则无法变更任何设定也无法激活清洗控制.

3. 我们建议使用者一定要设定密码, 如此可以避免机器被误触或更改设定.

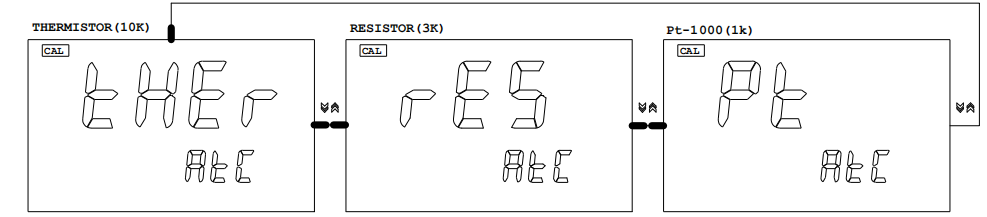

温度探棒的选择画面

关于继电器

A. 隔离电压(ISOLATION VOLTAGE)

继电器的最大隔离电压是 1500 VDC, 即继电器的接点间电压差值不可以超过 1500 VDC.

B. 继电器输出负载(OUTPUT LOAD)

继电器接点间的输出负载建议不超过 5安培/110 VAC 或 2.5安培/220 VAC, 以免减少继电器寿命或损坏继电器, 本继电器只适合接电阻性负载 (resistive load).

C. 关于继电器的动作 (ACTION), 设定点 (SETPOINT), 迟 滞(HYSTERESIS)

假设使用者选择 “HIGH” 控制, 而迟滞模式固定为 “EDGE” 时,当输入值等于或超过设定值时, 继电器将会打开(ON), 而当输入值低于设定值再减迟滞值时, 继电器将会关闭(OFF).

按键的图标流程图

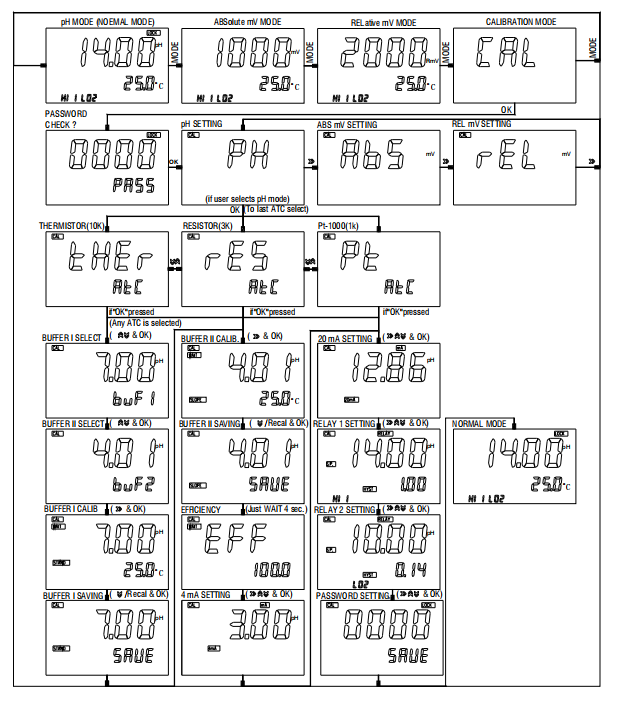

A. pH模式按键的图标流程图

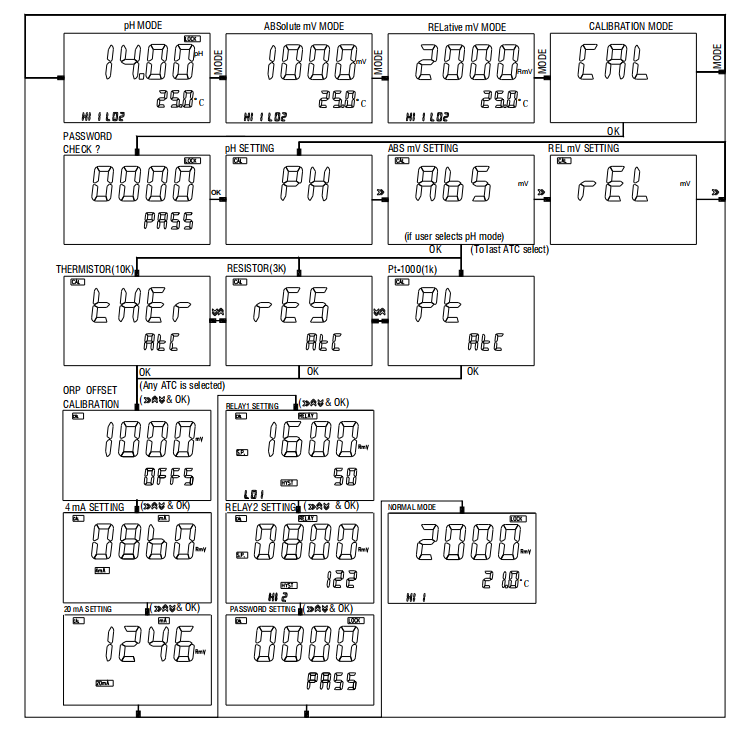

B. ABSOLUTE mV模式按键的图标流程图

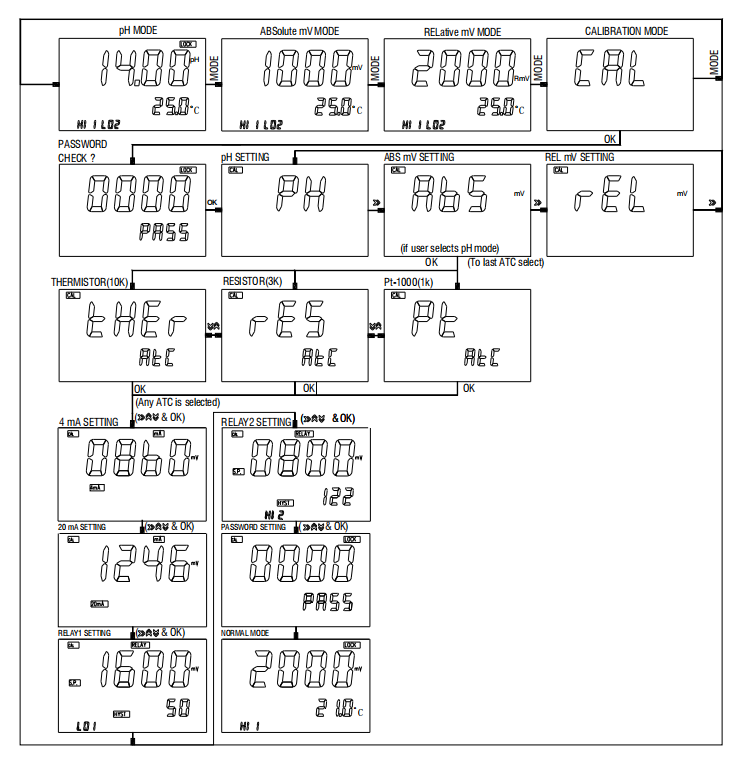

C. RELATIVE mV模式按键的图标流程图

保证

本机保修期为一年（以购买日为准）。在保修期内如系品质问题，本公司无偿代为修理或更换零件；如系人为之因素造成故障或损伤，本公司竭诚代为修复，但需酌收材料工本费（配件如电极、标准液等为消耗品不列入保证项目内）。在将本机退回本公司时，请用包装材料妥为包好，以避免运输途中碰伤。无论何种情况，在退回本机前请先与本公司联系并得到本公司认同，方可退回本机。
